名稱 |
說明 |
|

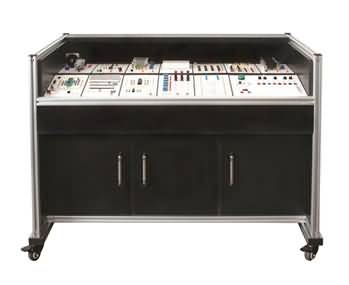

實訓桌 |
尺寸1160*720*840
采用符合人體工學的平斜面設計，所有模塊平斜放于桌面固定槽內，實驗視線同讀書一樣，自然往下，利于思考。同時解決傳統立式結構的視線遮擋，無法看見教師教學的問題。工藝上采用優質鋁材，16mm以上黑色木板，家具級封邊工藝，帶3個柜子，優質鉸鏈，鋁合金把手，帶4個可鎖式腳輪便于移動。 |
|
電腦推車 |
尺寸630*580*1140
采用鋁合金結構，16mm以上黑色木板，家具級封邊工藝，帶4個腳輪，帶電腦位，伸縮鍵盤托板。 |
|
電源模塊 |
輸入：AC220V
輸出：DC24V帶電源指示燈 |
|
PLC主機-西門子 |
S7-300主機PLC S7-300 CPU314主機，帶編程電纜 |
|
PLC網絡模塊 |
EM277 PROFIBUS-DP模塊一個,DP接頭1個，配套Profibus通信電纜(注：組建PROFIBUS-DP網絡總需配CP5611網卡一張) |
|
變頻器模塊 |
配置MM420變頻器，帶BOP操作面板。集成RS485通訊接口，可選操作面板及PROFIBUS DP接口模塊；具有線性V／F控制、平方V／F控制、可編程多點設定V／F控制，磁通電流控制、直接轉矩控制、網絡控制等工作模式； |
|
變頻器網絡模塊 |
PROFIBUS DP接口模塊。 |
|
PLC—MK1模塊 |

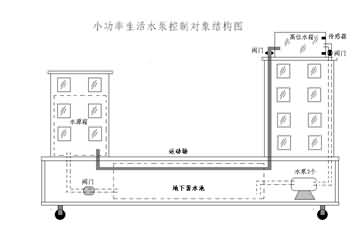

水塔水位控制
水塔供水控制
自動售貨機控制 |
|
PLC—MK2模塊 |
機械手自動控制
軋鋼機自動控制 |
|
PLC—MK3模塊 |
自動配料
四級傳送帶控制
郵件分揀控制 |
|
PLC—MK4模塊 |
自控成型機
電鍍自動控制
裝配流水線控制 |
|
PLC—MK5模塊 |
全自動洗衣機
液體混合裝置控制 |
|
PLC—MK6模塊 |
步進電機控制
交通燈控制 |
|
PLC—MK7模塊 |
搶答器
音樂噴泉 |
|
PLC—MK8模塊 |
刀庫捷徑選擇控制（實物步進電機） |
|
PLC-MK9 |
天塔之光 |
|
|
數碼管控制 |
|
DAQ數控創新模塊(需招標現場演示) |
USB接口，帶光耦隔離芯片；配套上位機軟件，帶豐富的互動性。下位機進行操作時上位機軟件可以實時做出對應反應�？赏瓿�15類開環與閉環實驗；上位機軟件可以實時顯示各接口情況，對運行代碼情況了如指掌。
數控創新模塊可完成以下實驗：交通信號燈的自動控制；機器人自動掃地雷；加工中心刀庫捷徑方向選擇控制；驅動步進電機的控制；舞臺藝術燈飾的控制；四層電梯的控制；LED數碼管顯示控制實驗；交流電機Y/Δ形起動的控制；液體混合裝置的自動控制；水塔水位自動控制；四級傳送帶的模擬運行；郵件分揀系統的模擬運行；數字邏輯分析儀實驗；溫度壓力實驗；連線自動撿測系統。 |
|
小車運動模塊 |
|
*小車運動模塊 |
直流減速電機機構 |
|
|
四路兩種位置傳感器檢測 |
|
|
限位保護功能 |
|
智能物料搬運模塊 |
|
*智能物料搬運模塊 |
雙軸直線搬運機器人機構 |
|
|
搬運機構 |
|
|
傳感器檢測機構 |
|
|
限位保護功能 |
|
|
接供料機構 |
|
*氣泵 |
實驗室共用氣泵 |
|
PLC編程電纜 |
配套PLC編程電纜 |
|
實驗連接線 |
配套實驗連接線 |
|
實驗指導與軟件 |
配套實驗指導與軟件 |
