一、概述
"SG-ZL24制冷壓縮機拆裝實訓裝置"是根據國家勞動和社會保障部組織編寫的《制冷設備維修工》職業技術、職業資格培訓教材以及《教育部關于加強高職高專教育人才培養工作的意見》為依據而研制。本實訓裝置適用于大中專、高職高專、技工院校制冷專業等開設的《制冷基礎》、《制冷設備維修工》、《空調器維修》、《空調技術》等專業課程實訓教學。
"SG-ZL24制冷壓縮機拆裝實訓裝置"也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工》、《家用制冷設備原理與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程的實訓。
二、制冷壓縮機拆裝實訓裝置特點

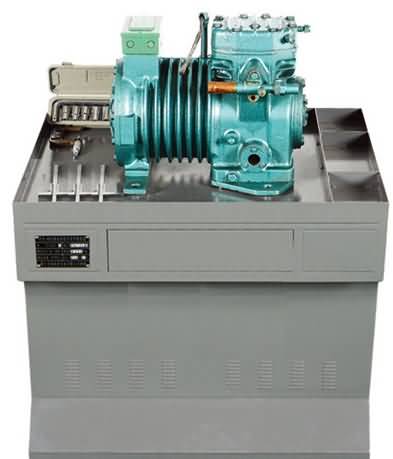

1．本實訓裝置采用半封閉式兩缸壓縮機為實訓對象，整個壓縮機被固定于一個工作臺面上，既美觀大方，又有利于學生實際操作。
2．整個裝置采用模塊化設計，將整個壓縮機分為幾大模塊分別進行拆裝實習，最后再進行壓縮機的總體組裝，有利于掌握拆裝壓縮機的整體步驟。
3．本裝置通過試動行可以讓學生檢驗組裝效果，對不合理部分進行修改，使學生充分了解和掌握壓縮機內部組件的安裝尺度以及維修壓縮機的方法。
三、制冷壓縮機拆裝實訓裝置技術性能
1、 輸入電壓：三相四線（或三相五線制 ）~380V±10% 50Hz；
2、 工作環境：環境溫度-10℃～+40℃，相對濕度<85%(25℃)，海拔<4000m；
3、 裝置容量：<1kW；
4、 重 量：150kg
5、 外形尺寸：120cm×80cm×150cm；
四、系統觀置
1．裝置采用鐵質雙層亞光密紋噴塑結構底架，底架上還設置有四個萬向輪，便于移動和固定。實訓桌配有抽屜，用來放置實訓指導書和一些比較精密的量具等物品。
2．實訓桌上部配置壓縮機零件盒，方便學生拆裝，以避免學生在拆裝過程中丟失或劃傷壓縮機的精密零件。
3．實訓臺要求配置有全套的拆裝工具以及各種量具。
五、制冷壓縮機拆裝實訓裝置實訓項目
1．常用鉗工工具及量具的使用；
2．活塞式制冷壓縮機整機的拆卸和裝配；
3．活塞連桿組以及曲軸的拆卸和裝配；
4．汽缸蓋閥板組的拆卸和裝配；
5．活塞式制冷機間隙和磨損的測量；
6．壓縮機組裝后的試運轉。
