SG-ZR1A型 空調制冷綜合實訓裝置
一、設備簡述
裝置由多聯機中央空調系統和雙溫冷庫系統組成。主要強化學生對多聯機空調和雙溫冷庫系統的管路設計和安裝、電氣接線、工況調試、故障診斷與維修以及制冷工具的使用等綜合職業能力。
系統由電氣控制系統和管路系統兩部分組成，雙溫冷庫電氣控制模塊由漏電保護器、PLC模塊、觸摸屏等組成；空調電氣控制系統采用原機控制板，貼合實際。管路系統分為多聯機中央空調器和雙溫冷庫兩種。
設備具有智能故障考核功能，可對學生進行雙溫冷庫電氣控制系統的智能實訓考核�？照{(diào)系統的考核則采用人為設置故障的方法，可設置電控系統故障也可以設置管路系統故障，使故障檢測和排除貼合實際，具有真實性、實用性。
二、設備特點
1、設備集多聯機中央空調和雙溫冷庫管路系統安裝、檢漏、保壓、抽真空、充注制冷劑、電控系統接線和系統運行調試于一體，滿足實訓教學、實際工程訓練和職業技能競賽的要求。
2、設備采用模塊化設計，電氣系統和管路系統獨立分開，電氣系統可進行電氣測試、接線和調試運行操作。管路系統可進行管路設計和安裝實訓操作。
3、裝置直觀展示了多聯機中央空調、雙溫冷庫的制冷系統結構、工作原理，系統真實、結構完整，方便于教學演示講解及學生對課本知識的理解和掌握。
4、雙溫冷庫管路系統與壓力表、壓力保護開關之間的連接采用由尼龍、聚酯纖維和聚氨酯三種材料組成的新型連接軟管，具有強度高、柔性好、降低振動傳遞、提高系統的氣密性等特點，軟管使用專用工具進行壓接，同時還配備專用免焊接的洛克環連接工具，從而使學生學習和掌握新材料、新工藝、新技術，擴大視野。
5、雙溫冷庫制冷系統擴展安裝熱回收模塊，使被浪費的熱量可以再次被回收利用,既環保又節能，在增加學生知識面的同時也提高了學生的節能環保意識。
6、配置冷媒回收機和回收瓶，可對系統中的制冷劑進行回收后再循環利用，不但能減少實操訓練消耗，而且避免大量制冷劑釋放到大氣中，具有節能環保作用。
7、雙溫冷庫系統配置壓力表和溫度采集模塊，用于測量系統關鍵點的溫度和壓力值，可對系統進行計算和分析。
8、整套實訓裝置系統真實完整，結構清晰、直觀，與實際空調、冷庫制冷系統、電氣系統一致，通俗易懂，易學易教。
三、技術參數
1、工作電源：單相三線 AC220V ±10% 50Hz
2、環境溫度：－5℃～40℃
3、相對濕度：≤85﹪（25℃）
4、整機功耗：
雙溫冷庫系統：＜1.5KW
多聯機中央空調系統：＜3KW
5、外形尺寸：
冷庫系統安裝平臺：1200mm×800mm×750mm
雙溫冷庫庫體平臺：720mm×750mm×1650mm
多聯機中央空調系統平臺：3000mm×1800mm×2400mm
6、電源總開關帶漏電保護 IΔn≦30mA，時間≦0.1S
7、具有電壓、電流指示、供電指示
四、結構及組成

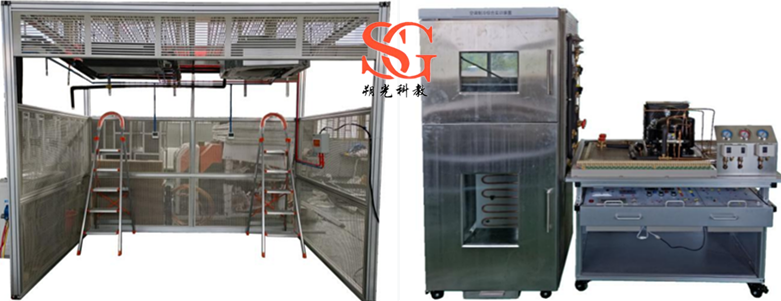

空調制冷綜合實訓裝置主要由多聯機中央空調系統平臺和冷庫系統安裝平臺以及雙溫冷庫庫體平臺三部分組成。
1、多聯機中央空調系統平臺：
平臺由鋁型材和網孔板搭建成一個模擬房間，室外機和室內機的安裝位置以及內外機的管路連接可根據技術要求和規范進行安裝和連接，對學生進行多聯機中央空調系統安裝操作實訓。
2、冷庫系統安裝平臺：
1）平臺采用鋁型材為主框架，鈑金板作為輔材。桌面為帶凹槽的工業鋁型材拼接而成，便于安裝實訓部件和設備。桌面下方設置抽屜，可放置雙溫冷庫電氣控制實訓模塊。抽屜下方設置有存放柜，用于放置制冷專用工具、真空泵以及制冷劑鋼瓶等。
2）冷庫機組采用泰康制冷機組，包含全封閉壓縮機、風冷翅片式冷凝器、儲液器、機組閥門等。供電電源為AC 220V-240V，50Hz；壓縮機功率7/16P；采用無氟環保的R134A制冷劑。
3）雙溫冷庫電氣控制模塊：模塊由PLC和觸摸屏等組成，安裝有數據采集模塊，可以將雙溫冷庫的運行狀態實時傳輸?shù)皆贫耍赏ㄟ^WEB、手機端進行遠程監控。模塊安裝有智能故障考核器和考核板，用于故障設置與考核。
4）智能故障考核系統：由智能故障考核答題器、雙溫冷庫故障設置終端組成。智能故障考核器由7寸屏、故障考核接口、通訊模塊、單片機和存儲器等組成，故障考核系統獨立供電，不受總電源開關的控制，具有斷電保持功能。具有故障設置、故障清零、考核答題、自動評分、分數查詢等功能。按順序答題，允許答題次數可以設置。
5）平臺底腳配有帶鎖的靜音萬向輪，方便設備移動。
3、雙溫冷庫庫體平臺：
1）庫體采用優質不銹鋼板做骨架，經過機械加工成型，保溫層采用聚氨酯保溫防火發泡材料。
2）整個空間分為上下兩層，上層為冷凍區，空間尺寸640*660*465mm，采用DE-2.5吹風翅片式蒸發器，下層為冷藏區，空間尺寸為640*510*890mm，采用光管式蒸發器。
3）庫體側面安裝一塊不銹鋼網孔板，用于安裝內平衡式熱力膨脹閥、蒸發壓力調節閥、電磁閥等。
4）上、下柜門分別安裝290*190mm和410*300mm的小型透明玻璃窗，有利于庫體保溫的同時也便于觀察內部結構及工作狀態。庫體內包含照明系統、排水系統等。
5）底部安裝帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
4、熱回收模塊：
1）模塊由276*80*140mm不銹鋼水箱、管路固定板和相應管路等組成。
2）不銹鋼水箱的四角固定有傳感器放置裝置，便于方便測量不同部位的溫度值。
3）管路固定板可根據實訓和考核要求設計成多種方案。
五、裝置功能
1、空調系統
1）認識多聯機中央空調器的結構組成；
2）了解室內機的結構形式；
3）理解多聯機中央空調器的制冷、制熱原理；
4）理解多聯機中央空調器的電氣控制原理；
5）多聯機中央空調室內機安裝實訓；
6）制冷系統管路連接安裝實訓；
7）制冷系統檢漏、保壓操作實訓；
8）制冷系統抽真空操作實訓；
9）排水管路安裝操作實訓；
10）電氣控制系統連接實訓；
11）裝置制冷系統和電氣控制系統調試與運行實訓；
12）空調器回收制冷劑實訓操作。
2、雙溫冷庫系統
1）了解雙溫冷庫系統的組成；
2）理解雙溫冷庫系統的工作原理；
3）理解雙溫冷庫系統電氣控制系統原理；
4）雙溫冷庫系統管路設計、組裝操作；
5）雙溫冷庫系統電氣控制系統接線操作；
6）制冷系統的檢漏、抽真空、充注制冷劑操作；
7）雙溫冷庫系統的調試操作；
8）雙溫冷庫系統模擬電氣故障考核。
六、配置清單
|
序號 |
名稱 |
主要配置及規格 |
數量 |
|
1. |
雙溫冷柜制冷系統 |
包含不銹鋼冷庫柜體（尺寸720mm×750mm×1650mm）、風冷冷凝機組（AE4456）、冷風機（DE-2.5）、高壓壓力表（HS-OG-3.8L）、低壓壓力表（HS-OG-1.8L）、電磁閥（1/4″）、干燥過濾器（DFS-052S）、視液鏡（SGS-1/4）、止回閥（CV-10）、膨脹閥（TN2）、蒸發壓力調節閥（KVP12）、能量調節閥（KVC12）、高低壓壓力控制器（KP15）、冷凝壓力控制器（KP1）、光管式蒸發器等。 |
1套 |
|
2. |
空調器系統 |
多聯機中央空調系統平臺：尺寸3000mm×1800mm×2400mm |
1套 |
海信空調器：室外機 HVR-80W/H2FZBp
風管式室內機 HVR-36KF/G2FZBp
嵌入式室內機 HVR-36Q/G2FZBp |
1套 |
|
3. |
冷庫系統安裝平臺 |
尺寸1200mm×800mm×750mm，另配1110mm×600mm×18mm安裝木板1塊 |
1臺 |
|
4. |
雙溫冷庫電氣控制模塊 |
包含數顯電壓表（AC 0～250V）、數顯電流表（AC 0～5A）、PLC主機（S7-200 SMART CPU SR30 AC/DC/RLY）、觸摸屏（昆侖通態TPC7032Kt）、熱電阻模塊（EM AR04）、工業互聯網智能網關（IIOT-Hi-4G.E）、工業級交換機（S100）、交流接觸器、漏電保護開關、中間繼電器等。 |
1套 |
|
5. |
熱回收系統 |
CV-6止回閥 |
1個 |
|
6. |
275×80×140mm不銹鋼熱回收水箱 |
1套 |
|
7. |
110×75mm 管路固定板 |
1套 |
|
8. |
1/4"電磁閥 |
2套 |
|
9. |
冷媒回收機 |
飛躍 VRR12L |
1臺 |
|
10. |
冷媒回收瓶 |
12L |
1個 |
|
11. |
數字真空計 |
飛躍VMV-1 |
1臺 |
|
12. |
加液管小球閥 |
內1/4*內1/4 |
1個 |
|
13. |
冷媒電子秤 |
飛躍 VES-50A |
1個 |
|
14. |
徑向壓力表 |
-0.1～1.8MPa |
2套 |
|
15. |
軟管壓接鉗 |
RKY-162 |
1套 |
|
16. |
裁管刀 |
PC-206 |
1把 |
|
17. |
洛克環壓接鉗 |
SDY-25BW，含密封液 |
1套 |
|
18. |
水平尺 |
300mm |
1把 |
|
19. |
數顯量角器 |
0～200mm |
1把 |
|
20. |
冷媒檢漏儀 |
|
1臺 |
|
21. |
旋片式真空泵 |
FY-1C-N |
1臺 |
|
22. |
脹管擴孔器 |
CT-2000 |
1套 |
|
23. |
偏心型擴孔器 |
VFT-808 MIS（含割刀） |
1套 |
|
24. |
彎管器 |
1/4"、3/8"、1/2"、5/8" |
各1把 |
|
25. |
維修雙表1 |
VMG-2-R134A-B，含三色加液管 |
1套 |
|
26. |
維修雙表2 |
VMG-2-R410A-B，含三色加液管 |
1套 |
|
27. |
R134a制冷劑 |
|
3kg |
|
29. |
充電式手槍鉆 |
|
1把 |
|
30. |
溫濕度計 |
HT350 |
1個 |
|
31. |
氣焊 |
4L |
1套 |
|
32. |
點火器 |
觸碰式 |
1個 |
|
33. |
臺虎鉗 |
6吋 |
1臺 |
|
34. |
人字梯 |
5級 |
2架 |
|
35. |
PVC管割刀 |
|
1把 |
|
36. |
水桶 |
10L |
2個 |
|
37. |
工作臺 |
1000*600*750mm |
1張 |
|
38. |
連接軟管 |
英制1/4接口、長度1米、紅色、藍色 |
各1根 |
|
39. |
內六角扳手 |
5mm、8mm |
各1把 |
|
40. |
活動扳手 |
250mm |
2把 |
|
41. |
十字螺絲刀 |
6*100 |
1把 |
|
42. |
卷尺 |
3m |
1把 |
|
43. |
使用說明書 |
|
1本 |
|
44. |
串口下載線 |
|
1根 |
|
45. |
強磁鐵 |
|
8塊 |
|
46. |
塑料脹塞 |
網孔板用 |
100個 |
|
47. |
自攻螺絲釘 |
4*30，含平墊 |
50個 |
|
48. |
溫度傳感器 |
PT100 |
8個 |
|
49. |
轉接頭 |
外1/4*外1/4 |
1個 |
|
50. |
外1/4*外3/8 |
1個 |
|
