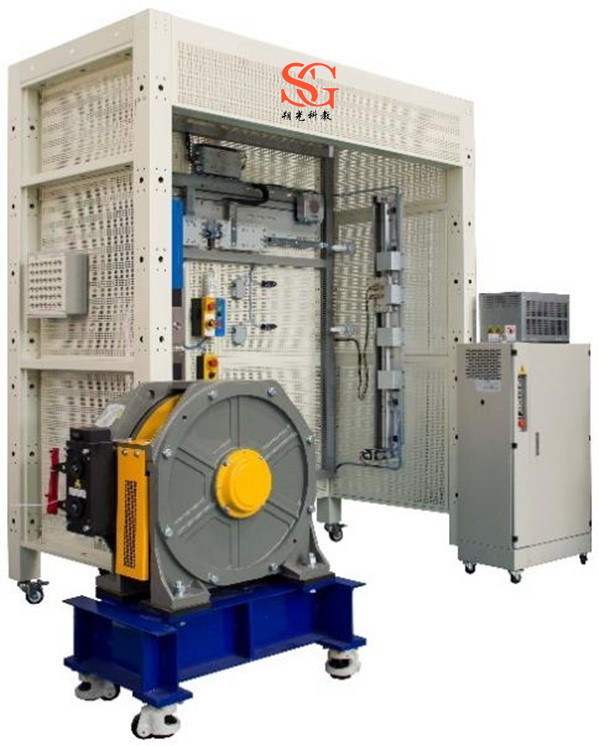

SG-34DT 電梯電氣控制裝調實訓考核裝置
電梯電氣控制裝調實訓考核裝置采用全數字化的微機控制系統（VVVF），電氣元器件采用真實元器件，部分機構（如轎廂和井道）則采用模擬仿真機構的形式，安裝在萬能網孔框架上。整體設計采用可移動模塊式結構。學生通過電梯電氣控制裝調實訓考核裝置深入的實訓，能夠基本掌握電梯電氣控制原理、安裝、維修、調試等技能。另外學生也根據電梯電氣控制邏輯，以本裝置為平臺對電梯電氣控制進行設計和改裝。
一、規格參數
1、工作環境：溫度-10℃～+45℃,相對濕度＜70%(30℃),海拔＜1000m；
2、供電要求：AC380V±10%，AC220V±10%；
3、頻率：50/60Hz；
4、總功率：≥11KW；
5、總重量：≤4000kg；
6、外型尺寸：2200mm×900mm×2400mm(長×寬×高）；
7、曳引機：
（1）額定功率：11KW；
（2）額定載重：1600kg；
（3）電梯速度：0.5m/s；
（4）極數：6；
（5）額定電壓：380V；
（6）制動器電壓：DC110V；
8、門機：
（1）輸入電壓：AC220V±20%；
（2）變頻器額定頻率：50/60Hz；
（3）門機電機額定電壓：AC100/125V；
（4）門機電機額定功率：43/94W；
（5）門機電機額定轉速：180r/min；
（6）門機電機極數：8；
（7）開門方式：中分；
（8）開門寬度：800mm。
二、實訓項目
1、電梯電氣系統主要組成部件認知實訓；
2、控制器參數設置實訓；
3、曳引機調諧實訓；
4、電梯井道自學習實訓；
5、曳引電動機變頻驅動控制電路檢測調節及故障查找實訓；
6、轎內操縱箱控制電路故障查找及排除實訓；
7、廳外召喚盒控制電路故障查找及排除實訓；
8、轎頂檢修箱控制電路故障查找及排除實訓；
9、照明控制電路故障查找及排除實訓；
10、通訊電路故障查找及排除實訓；
11、控制電路故障查找及排除實訓；
12、電源電路故障查找及排除實訓。
三、設備配置
1.電氣控制系統單元
2.曳引機單元
3.門機機構單元
4.安裝框架
5.故障設置單元
6.電梯模擬運動單元
7.轎頂板
8.指令板
9.轎頂檢修盒
10.底坑上檢修盒
11.底坑下檢修盒
12.限速器開關
13.漲緊輪開關
14.安全鉗開關
15.緩沖器開關
16.頂樓外呼盒
17.中間樓層外呼盒
18.底層外呼盒
19.轎內選層器盒
20.風扇
21.照明燈座及燈泡
22.配電箱（含空開）
23.實訓工具
24.配套相關說明書及圖紙
|
