SG-FT01 自動扶梯梯級拆裝實訓裝置
一、規格參數
1.工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2.工作電源：AC220V/380V ；
3.額定頻率：50/60Hz；
4.額定電流：3.5A/2.0A；
5.額定功率：750W；
6.額定轉速：1400/1700 r/min；
7.梯級寬度：600mm；
8.減速機減速比：150：1；
9.整機功耗：≤0.5KW；
10.整機重量：≤1000KG；
11.外形尺寸：3000×1110×1250mm（長×寬×高）。

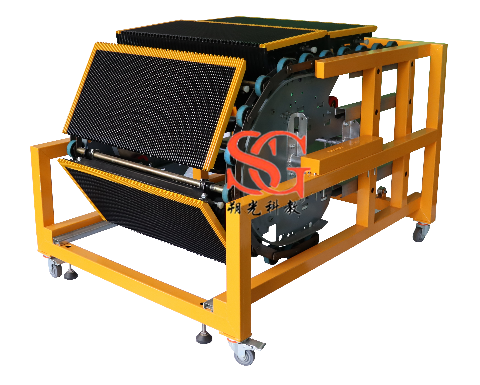

裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
設備具有如下特點：
1.整體外觀簡潔明了，占地空間��；
2.方便學員對自動扶梯內部結構的認識及操作；
3.方便指導老師對于學員的操作指導及安全監管；
4.采用真實機構器件，使學生學到的與實際應用的一致。
二、實訓項目
1.梯級的拆裝操作；
2.梳齒板的調整；
3.梳齒前沿板的調整；
4.梯級鏈張緊的調整；
5.雙排曳引鏈的調整。
三、設備配置
1.鋼結構框架：采用Q235標準型鋼，表面噴漆處理；
2.減速機：電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min。減速機接線方法有AC220V/380V兩種接線方法；
3.驅動鏈：節距：31.75mm；
4.梯級材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；
5.梯級傳動鏈：節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；
6.張緊裝置：梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258；含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等；
7.控制柜；
8.移動檢修開關；
9.移動行燈；
10.實訓工具；
|
