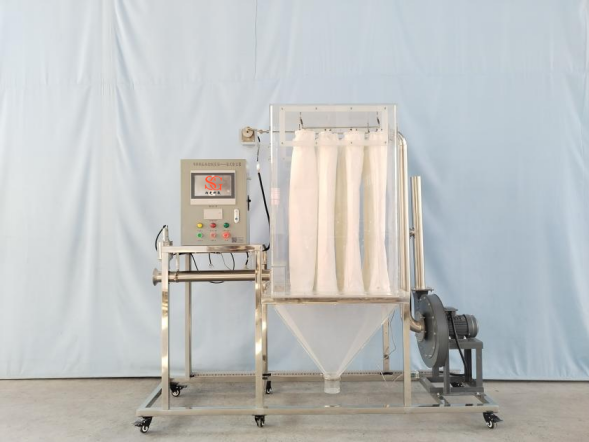

SG-HJ271數據采集機械振打袋式除塵器
一.實驗?zāi)康?/strong>
1.掌握機械振打袋式除塵器濾塵機理、粉塵層和表面過濾機理、清灰機理的知識點與計算。
2.理解和認識過濾風速與除塵效率、過濾阻力、清灰性能三者之間的關系，根據粉塵及含塵氣體的性質正確選擇過濾風速。
3.掌握袋式除塵器的除塵效率和壓力損失測定方法與計算。
4.了解機械振打進行清灰的方式和原理，合理設定振打周期、時間與頻率。
5.掌握機械振打袋式除塵器在工程應用中的適用范圍、設計依據、設計方法、公式計算。
二.技術指標
1.機械振打袋式除塵器的設計參數：
① 整套裝置動力為負壓式，過濾方向為內濾式，離線清灰。
② 裝置允許含塵質量濃度<1mg/m3；配置至少六種粉塵。
③ 設計過濾風速0.5~0.8m/min，設計范圍內速度可調；除塵效率＞99%。
④ 過濾風速0.6時，除塵器的壓力損失800～1200Pa。
⑤ 過濾面積＞5m²；濾袋阻力系數ξf1.0x107（m-1）；灰斗壁斜度55°。
⑥ 振打時間1～2min、振打沖程30～50mm、振打頻率20～30次/min。
⑦ 裝置能實現全自動運行，根據布袋二次粉塵層情況自動清灰。
⑧ 按照工程設計要求設計過濾室、濾袋、隔風板、花板、振打機構、灰斗等部件參數及尺寸，裝置運行滿足以上設計參數要求。
2.工作電源：電壓AC380V±10%、50Hz，三相五線制，功率≤1150w；安全保護：具有接地保護、漏電保護、過流保護。
3.電源線及控制線安裝：環保阻燃電氣配線槽，絕緣、防弧、阻燃自熄，布線整齊，尺寸30*30mm。
4.實驗通風管路、彎頭、卡盤、寶塔頭：材質均為304不銹鋼。
5.臺面采用304不銹鋼板，不銹鋼框架實驗臺（38*38mm不銹鋼方管、腳輪均為萬向帶禁錮）。
6.裝置外形尺寸：2150*629*1920mm。
三.主要配置及參數
1.管道式粉塵濃度檢測儀2套：插入式測量，測量范圍0~10mg/m³，可測0.1~200μm粒徑粉塵；就地數字顯示，485遠傳信號，陶瓷檢測探頭、耐高溫、抗腐蝕、防粘附，DC24V供電，整體尺寸130mm*150mm*250mm。
2.在線風壓、風量、風速檢測系統1套：測量精度±1%，①L型皮托管1套：304不銹鋼材質，系數0.999~0.998；②壓力傳感器2套：遠傳顯示，輸出4~20MA。
3.在線溫度、濕度檢測系統1套：測量實驗管道內溫濕度，遠傳顯示、溫度量程0~125℃、濕度量程0~100RH%、輸出4~20MA。
4.PLC，10英寸彩色觸摸式液晶顯示屏，微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm。
5.裝置可全自動運行、自動清灰。
6.袋式除塵器1套：材質透明有機玻璃、壁厚10mm，包括過濾室、濾袋、隔風板、花板、橫向振打機構、灰斗等。
7.濾袋：材質常溫，數量12個。
8.橫向振打裝置1套。
9.卸除灰塵裝置1套：材質透明有機玻璃管、φ100*80mm、卡盤連接，方便裝卸。
10.粉塵分布器1套，含電機1臺：304不銹鋼、壁厚1.5mm、φ102*110mm。
11.氣塵混合裝置1套：PP材質混合芯葉管道靜態混合器。
12.濃度檢測口2個、風壓檢測口2個、透明測壓軟管1批。
13.離心通風機1臺：電壓380V、功率0.75KW、頻率50Hz、流量402-545m3/h、全壓2223-2262Pa、轉速2830r/min。
14.變頻器1套：電壓380V，功率750W，控制風機轉矩調節風量大小。
15.六種粉塵各0.5Kg。
16.電源控制系統：雙面亞光密紋噴塑電控箱1只，控制箱面板采用深藍色楷體；正泰/德力西電器：接觸器、帶燈自鎖按鈕開關、急停按鈕開關、漏電保護空氣開關等組成。
|
