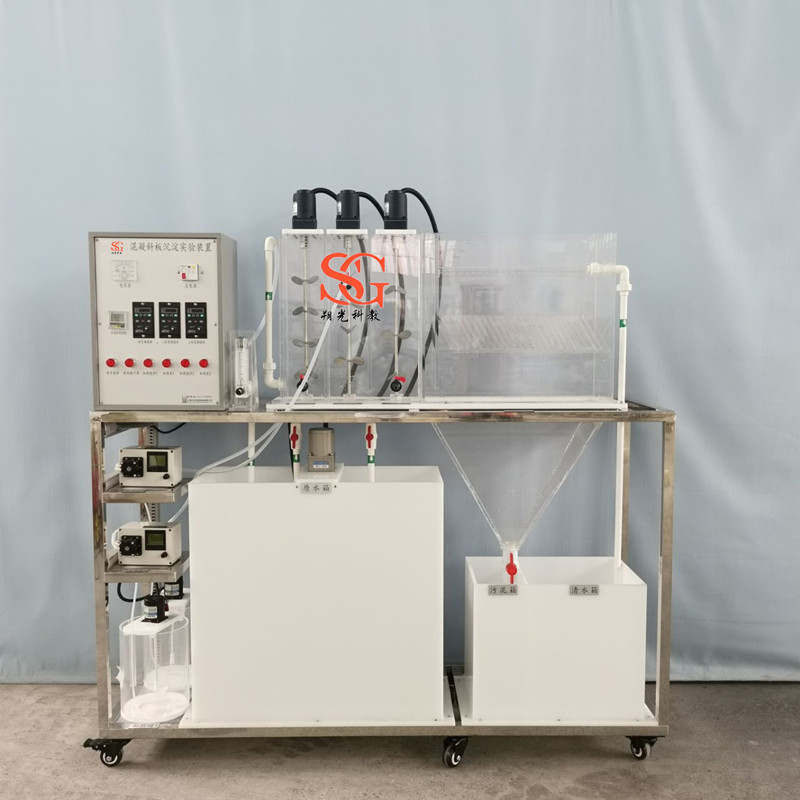

SG-HJ38Ⅱ 機械反應斜板沉淀池
一.實驗?zāi)康?/strong>
1.通過對有機玻璃裝置直接地觀察，加深對組成的各個部分的了解。
2.掌握機械反應池和斜板沉淀池水流方向和操作使用方法，觀察絮體生成和沉淀的狀況。
二.技術指標
1.處理水量：50-100L/h、水力停留時間：1-2h。
2.工作電源：AC220V±10%、50Hz，單相三線制，功率370W，安全保護：具有接地保護、漏電保護、過流保護。
3.電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
4.裝置外形尺寸：1300×450×1300mm。
三.主要配置及參數
1.本體由機械反應池和同向斜板沉淀池兩部分組合在一起。
2.高、中、低三級混凝攪拌機械反應池3組：透明有機玻璃材質、厚度10mm，配減速電機1臺、電機調速器1套。
3.同向斜板沉淀池：透明有機玻璃材質、厚度10mm，含斜板1套（透明有機玻璃材質、厚度6mm，斜板傾角60º）。
4.原水箱和清水箱各1個：白色PP板、厚度10mm，水箱底板上安裝有放空閥，方便將水排凈。
5.攪拌電機1臺（功率25W、轉速90rpm）、不銹鋼攪拌槳1套。
6.進水泵1臺、加藥蠕動泵1臺、儲藥槽1個。
7.流量測量與調節：轉子流量計，污水流量1個（量程10-100L/H），加藥流量1個（量程0.25~2.5L/H）。
8.配水管閥門1套、排水管1套、排泥槽與排泥管1套。
9.304不銹鋼臺面、拉絲銀雙色板標牌標注主要組成單元，管路性質和水流方向標識，便于學生了解設備。
10.電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、電壓表、帶燈自鎖按鈕開關（正泰）、線槽等組成，控制箱面板采用鋁質凹字技術制作。
11.公元ERA配套連接管道和閥門、彎頭。
12.不銹鋼框架實驗臺（30*30mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
|
