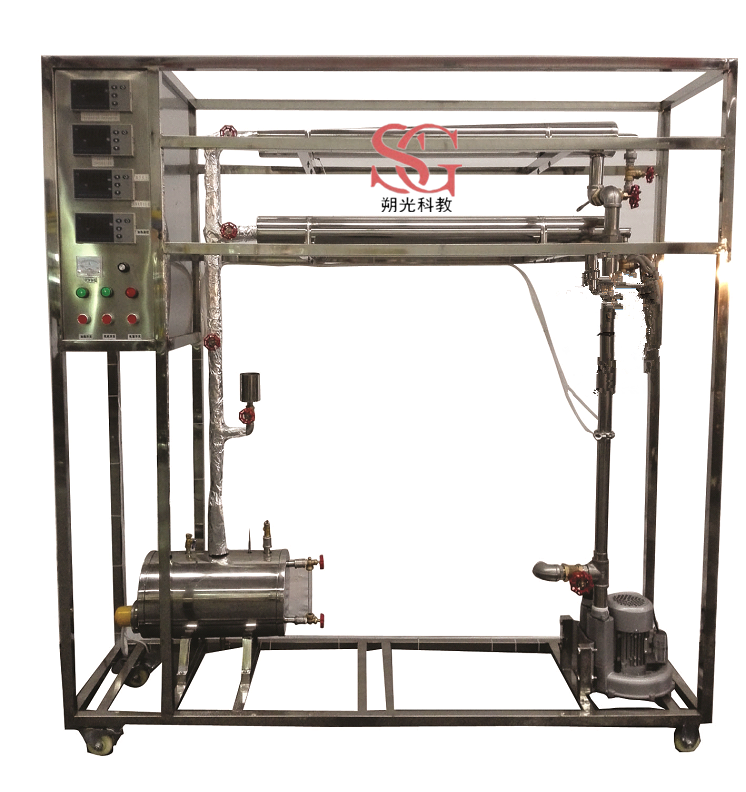

SG-HG16/II數字型化工傳熱綜合實驗裝置



一、數字型化工傳熱綜合實驗裝置特點：

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。

4、整套實驗裝置可根據用戶要求，選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。

5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。

6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。

7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

8、裝置設計可360度觀察，實現全方位教學與實驗。

9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。



二、數字型化工傳熱綜合實驗裝置功能：

1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。

2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。

3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數αi總傳熱系數Ko。

4、了解熱電偶、熱電阻溫度計的使用



三、設計參數：

1、普通傳熱管：

（1）空氣流量：4-40m3/h、空氣溫度：常溫-60℃、常壓操作。

（2）雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。

（3）對流傳熱系數αi：50-150 W/m2·℃。



2、強化傳熱管：

（1）空氣流量：4-40m3/h，空氣溫度：常溫-60℃，常壓操作。

（2）雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。對流傳熱系數αi：100-200 W/m2·℃；強化比：1.3--2.0。



3、水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。

4、電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

5、氣：空氣來自風機（自帶氣源）。

6、實驗物料：水蒸汽---空氣，外配設備：無。



四、主要設備：

1、普通傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管)。外管內徑d=52mm,外管外徑De=57mm（304不銹鋼管），管長1200mm。

2、強化傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管，內附螺旋線圈)。外管內徑d=52mm，外管外徑De=57mm（304不銹鋼管）管長1200mm。

3、加熱釜：304不銹鋼，加熱功率3.0KW，配帶安全閥。

4、風量重量：DN32渦街流量傳感器，測量范圍0-150m3/h,精度0.5級。

5、蒸汽壓力測量：壓力傳感器，測量范圍：0-0.25MPa，精度0.5級。

6、溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。

7、宇電AI704M（帶485接口）多路數字溫度顯示儀。

8、宇電AI702M（帶485接口）多路數字溫度顯示儀。

9、宇電AI702M（帶485接口）多路數字顯示儀。

10、宇電AI518（帶485接口）溫度控制儀（帶手動功能）。

11、K型熱電偶溫度傳感器7支。

12、鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。

13、電器：接觸器、開關、漏電保護空氣開關。

14、304不銹鋼管路、管件及閥門。

15、304不銹鋼儀表柜：測控、電器設備在實驗架上。

16、304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

17、軟件組成:模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
