一、概 述
儀表及照明電路實訓考核裝置是按照勞動和社會保障部頒發的"工人等級標準"和"職業技能鑒定"規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。

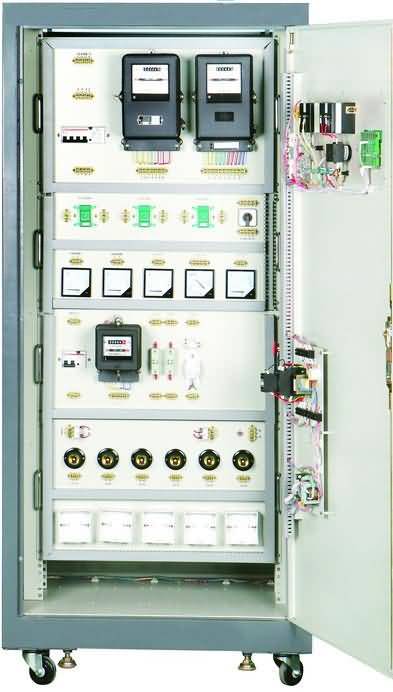

儀表及照明電路實訓考核裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。它既可用于對電工儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核設備。
二、儀表及照明電路實訓考核裝置特點
柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
三、技術參數
1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1700mm
4.裝置容量：＜1.5Kva
四、配置清單
柜體配置（雙面）
1、三相電源指示燈6個
2、萬能轉換開關2個
3、電壓表2個
4、啟動、停止、急停按鈕各2個
5、單相五孔插座：提供外接單相AC220V的電源， 2個。
柜內模塊配置（雙面）
1、4P空氣漏電保護開關：額定電壓AC400V，額定電流AC10A，2個
2、2P空氣漏電保護開關：額定電壓AC400V，額定電流AC6A，2個
3、三相四線有功電度表：額定電壓AC380V，額定電流AC10A，最大電流40A，2個
4、單相電度表：額定電壓AC220V，額定電流AC5A，最大電流10A；DD282型，2個。
5、熔斷器：RT18型，熔斷器底座帶指示燈，500V，7個
6、電流互感器：原邊和副邊的比值5:5，精度0.5級；6個
7、交流電壓表：量程0-500V，精度1.5級，2個
8、交流電流表：量程0-5V，精度1.5級，6個
9、萬能轉換開關：額定電壓AC600V，額定電流AC10A，2個
10、指示燈：額定電壓AC220V，額定電流AC2A；6個，分別為黃色、紅色和綠色。
11、三相功率因數表：量程-0.5到0.5，精度1.5級，2個
12、整流器：20W，2個
13、啟輝器：4-60W，2個
14、日光燈管：單端插拔管節能燈，4針，18W，2個
15、白熾燈：額定電壓AC230V，額定功率20W，螺旋式底座，10個
16、明盒：86mm*86mm，12個
17、接線端子排：在每一個明盒的正下方安裝與其對應4片端子排，若干個。
18、人體感應開關 220V 2個
19、聲控式開關 220V 2個
20、觸摸式開關 220V 2個
五、實訓項目
1.白熾燈電路接線
2.日光燈電路接線
3.觸摸開關控制白熾燈電路接線
4.聲控開關控制白熾燈電路接線
5.人體感應開關控制白熾燈電路接線
6.兩地控制一盞燈接線電路
7.5層樓燈控制接線電路
8.單相電度表直接接線電路
9.單相電度表間接接線電路
10.三相三線電度表直接接線電路
11.三相三線電度表經電流互感器電路
12.功率因數表接線電路
13.電壓表、電流表接線電路
14.一只電流互感器用于單相回路的控制電路接線
15.三只電流互感器接成星型接線電路
16.三只電流互感器接成三角型接線電路
17.電流互感器與電流表配用接線電路
