SGC-B漸開線齒輪及其嚙合參數測定實驗儀
該實驗儀用于測定漸開線齒輪及其嚙合 參數，驗證“齒輪機構及其設計”一章中的 基本內容。是機械原理實驗室的基本設備之。
實驗項目內容：
1.漸開線直齒圓柱齒輪參數的測定。
2.漸開線齒輪嚙合傳動演示及其重合度測 定。
3.變位齒輪傳動類型及嚙合參數的測定。
主要技術特點：
1.不但能測單個漸開線齒輪的幾何參數，還能測嚙合齒輪的嚙合參數，如重合度、中心距變動系數等。
2.被測齒輪中包括標準齒輪、正變位齒輪、負變位齒輪；根切齒輪和不根切齒輪；標準壓力角(α=20°)齒輪和小壓力角(α=15°)齒輪；正常齒制齒輪和短齒制齒輪。標準齒輪傳動、高度變位齒輪傳動 (等變位)、角度變位齒輪傳動(不等變位，即正傳動和負傳動)。

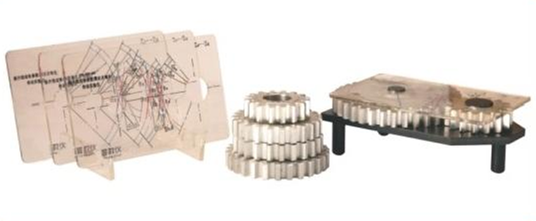

主要配置及技術參數：
1 . 待測齒輪6個，m=4mm z=35、16、15、27、23、22 α=20°、15°;
2.支承臺板1個；
3.透明嚙合線刻度板4塊；
4.游標卡尺1把量程0～200mm;
5. 外形尺寸220×150×75mm。
|
