1.熟悉蒸汽壓縮式制冷循環系統的基本結構和工作原理。

2.利用蒸發器液體載冷劑循環法（主測法）求制冷壓縮機制冷量。

3.利用水冷冷凝器熱平衡法（輔測法）求制冷壓縮機制冷量。

4.主、輔測制冷量相對誤差的計算與分析。

5.制冷機組能效比的計算與分析。

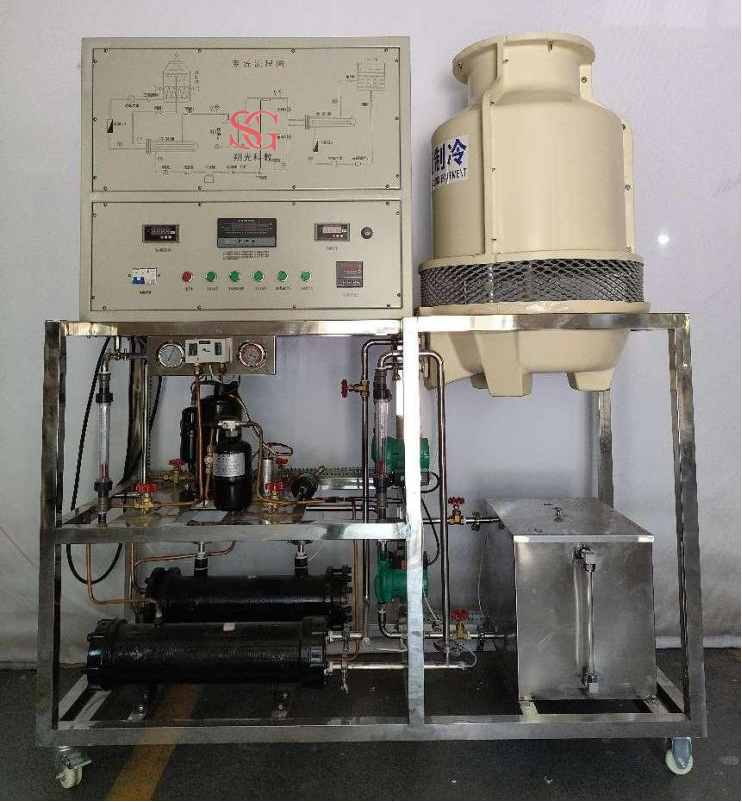

主要配置：

控制屏、交流控制單元、制冷系統、循環水系統、控制系統

技術參數：

1.工作環境溫度：-10-40度；裝置容量：＜2.5Kva；制冷劑：R715；制冷量：1.3kw。

2.控制屏：采用雙層亞光密紋噴塑結構，造型新穎。最上層布置制冷系統，可直觀展示制冷系統結構；正面設有電源控制及測量儀表功能板。

3.交流電源

單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源。

4.制冷系統

包含1匹全封閉壓縮機、臥式殼管式冷凝器、視液鏡、干燥過濾器、手動節流閥、儲液器和干式蒸發器。

4.循環水系統

（1）水泵2只：采用德國威樂小型泵。主要技術參數：額定功率：95W；額定揚程：6m；額定流量：1.08m3/h。

（2）水箱2只：采用不銹鋼材料制成，分別為冷凝器循環水箱和蒸發器循環水箱。

（3）加熱器1只（功率1000W）：輸出功率可通過電位器進行調節，用于加熱蒸發器循環水。

（4）1匹冷卻塔1只（功率180W）

5.測量系統

（1）功率表2只（精度0.1級）

分別測量加熱功率和壓縮機功率。通過鍵控、數顯窗口實現人機對話的智能控制模式，可測量負載的有功功率、無功功率、功率因數、電壓、電流、頻率及負載的性質；并可以貯存、查詢15組功率和功率因數的測試數據。

（2）數顯溫度表3只（精度0.1級）

采用恒河PT100鉑電阻作傳感器，測量范圍-50℃～150℃。通過琴鍵進行切換，共測16組溫度參數。

（3）真空壓力表2只（精度1.0級）

量程為-0.1～+1.5MPa和-0.1～+3.5MPa，分別實時測量制冷系統低壓側和高壓側壓力的壓力變化。

（4）流量計2只（精度0.1級）

采用玻璃轉子流量計，量程為16～160L/h，分別測量冷凝器和蒸發器冷卻水流量。

（5）溫度巡檢儀1只:系統軟件自動檢測溫度變化。

（6）高低壓力控制器1只

實時監測制冷系統低壓側壓力和高壓側壓力，當高壓高于設定值或低壓低于設定時，控制器發出控制信號切斷壓縮機電源。

6、外形尺寸：2200×650×2100mm，外形為不銹鋼可移動支架，帶雙剎車輪。
