序號 |
設備名稱 |
規(guī)格/型號 |
數量
（套） |
用途 |
功能要求 |
主要性能及技術指標 |
|
1 |

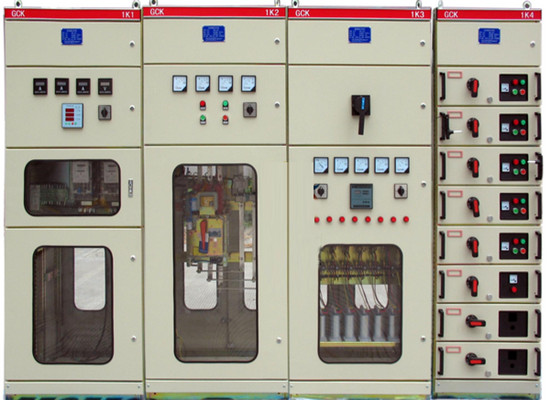

進線柜 |
GCK |
1 |
總電源
控制 |
1、附進線帶漏電空氣開關（板后操作）
2、主斷路器可以手動操作也可以電動操作
3、帶有進線電壓指示儀表
4、可以進行各相電壓轉換操作
5、有三相電流指示儀表
6、斷路器板前操作
7、設備帶有前后有隔離保護鋼板
8、前后開有觀察窗
9、進線方式：上下均可進出線 |
1、斷路器：DW15-630/160A
2、電壓表：6L2-V 450V
3、電流表：6L2-A
4、互感器：BH-0.66
5、電壓轉換開關：LW5-16YH3/3
6、空氣開關（帶漏電保護）：DZ15LE |
|
2 |
計量柜 |
GCK |
1 |
電能
計量 |
1. 有功功率顯示
2. 無功功率顯示
3. 有功電能計量
4. 無功電能計量
5. 綜合顯示儀表
6. 電壓顯示
7. 電流顯示
8. 前后開有必要的觀察窗 |
1. 電流互感器：BH-0.66
2. 三相四線有功電度表：DTS196
3. 三相四線無功電度表：DXS196
4. 有功功率顯示：6L2-KW
5. 無功功率顯示：6L2-VAR
6. 電壓表（指針式）：6L2-V
7. 電流表（指針式）：6L2-A
8. 綜合顯示儀表（數顯式）：PY194E-2S4 |
|
3 |
補償柜 |
GCK |
1 |
功率因
數補償 |
1. 手動控制功能
2. 自動控制功能
3. 補償電容自動放電功能
4. 補償電容自恢復功能
5. 前后帶有觀察窗
6. 電容保護采用斷路器保護
7. 功率因數顯示
8. 前后開有觀察窗 |
1. 補償電容器：BSMJ0.4
2. 接觸器：CJ19
3. 小型斷路器：DZ47
4. 功率因數表：6L2-C0$
5. 自動補償控制器：JKL5CF |
|
4 |
出線柜
（動力及照明柜
） |
GCK |
1 |
動力及照明控制 |
1. 抽屜式，帶有機械連鎖機構，
2. 帶有隔室
3. 每個控制單元帶有斷電保護和電壓指示
4. 每個柜體6支路（動力3個支路，照明三個支路），每支路控制電流16A |
1. 塑殼開關：AAM1
2. 接觸器：CJX4
3. 電壓表：99T1 |
