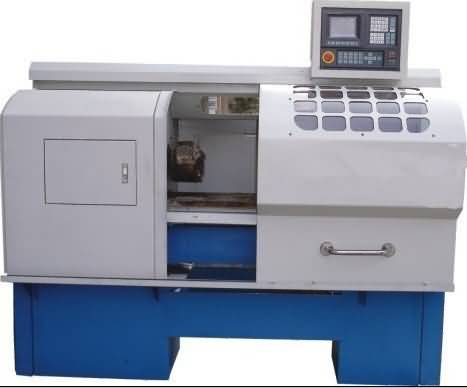

SG-6140型數控車床是設計精巧的經濟型車床（即可用于教學，也可用于工廠生產），配備高可靠性的華興數控系統。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采滾珠絲桿。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱面、圓錐面、圓弧面、螺紋等工序的切削加工，并能進行切槽、鉆擴、鉸孔等工作。此機床并且可與SG、2000型數控機床仿真軟件實驗室或SG、2003型機電一體化數控編程實驗室進行通訊配套使用。
數控車床技術參數：
|
項目 |
單位 |
HK6140 |
|
床身上最大回轉直徑 Max swing over bed |
MM |
400 |
|
橫滑板上最大回轉直徑 Max swing over carriage |
MM |
240 |
|
最大加工長度 Max turning length |
MM |
750/1000 |
|
床身寬度 Bed width |
MM |
1 |
|
主軸轉速范圍 |
rpm |
1 |
|
主軸內孔錐度 |
1 |
莫氏6# |
|
主軸通孔直徑 |
1 |
52 |
|
刀具數量 |
把 |
四工位 |
|
刀柄尺寸 |
MM |
25 |
|
最小進給量 |
MM |
0.001 |
|
X軸快速進給(配步進) |
MM/min |
3000 |
|
Z軸快速進給(配步進) |
MM/min |
6000 |
|
X軸定位精度 |
MM |
±0.01 |
|
Z軸定位精度 |
MM |
±0.02 |
|
X軸重復定位精度 |
MM |
0.005 |
|
Z軸重復定位精度 |
MM |
0.01 |
|
尾座套筒錐度 |
1 |
莫氏4# |
|
尾座套筒直徑 |
MM |
130 |
|
主電機功率 |
KW |
5.5KW |
|
機床凈重 |
KG |
1700 |
|
數控系統可選配：廣數、SIEMENS、華中等 |
