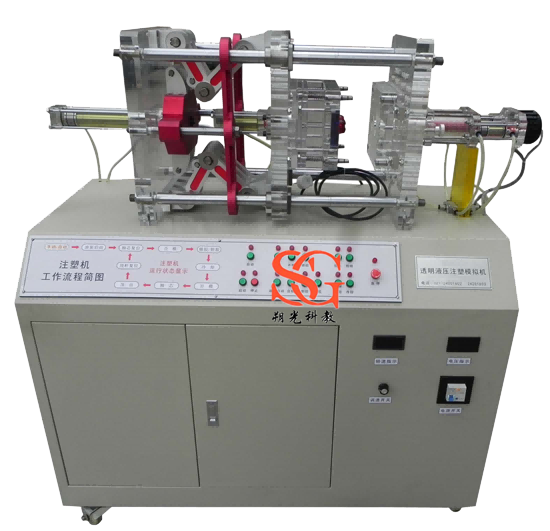

序號 |
名稱 |
規格尺寸mm |
特 點 |
備注 |
|
1 |
頂出先復位模 |
200×200 |
當側抽芯與推桿出現干涉現象時或放置嵌件不便時，通過機械構件，使頂出系統提前復位的結構。 |
不銹鋼+有機玻璃 |
|
2 |
小水口模 |
200×200 |
成型表面光澤度高，批量大，不允許有頂桿頂出痕跡的塑件，具有頂出面積大，產品質量穩定、效率高，澆口于塑件自動分離，適合大批量生產的塑件。 |
不銹鋼+有機玻璃 |
|
3 |
推板模 |
200×200 |
對于一些深腔或薄壁的塑件，如殼體、容器和筒形塑件以及一些型腔形狀，復雜的塑件，不允許有頂桿頂出痕跡的塑件，可采用推件板的形式脫模頂出，它的結構形式是在型芯的根部安裝一塊與型芯根部形狀相同的，但與之滑動配合的頂板。頂出時，頂板沿型芯固也平行移動，將塑件平行頂出。 |
不銹鋼+有機玻璃 |
|
4 |
二次頂出模 |
200×200 |
成型深腔薄壁，側形狀復雜，脫模力大的塑件，頂出機構先后二次推出，結構簡單，安全可靠。 |
不銹鋼+有機玻璃 |
|
5 |
斜導模 |
200×200 |
適合成型抽拔距較大，抽拔力小的塑件，是抽芯機構最常用的側抽芯機構，具有結構簡單，加工方便，安全可靠，斜導柱與開模方向成一定的夾角，在開模力的作用下，斜導柱與滑塊料孔做相對運動，從而完成側抽芯動作。 |
不銹鋼+有機玻璃 |
|
6 |
哈夫模 |
200×200 |
運用于側成型面積大,側孔或側凹較淺且抽拔距較小的塑件,(如車仔模、外螺紋模）結構緊湊，強度和剛性較好，抽拔力大。 |
不銹鋼+有機玻璃 |
|
7 |
斜頂模 |
200×200 |
成型內側有凹凸的塑件，加工簡單，結構緊湊、可靠，斜推桿與導向槽配合，當推桿垂直運動時斜推桿在導向槽的作用下做相對運動，從而完成側抽芯動作。 |
不銹鋼+有機玻璃 |
