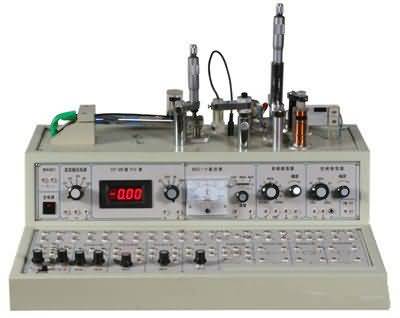

傳感器系統實驗儀主要由四部分組成：傳感器安裝臺、顯示與激勵源、傳感器符號及引線單元、處理電路單元。

傳感器安裝臺部分：裝有雙平行振動梁（應變片、熱電偶、PN結、熱敏電阻、加熱器、壓電傳感器、梁自由端的磁鋼）、激振線圈、雙平行梁測微頭、光纖傳感器的光電變換座、光纖及探頭小機電、電渦流傳感器及支座、電渦流傳感器引線Φ3.5插孔、霍爾傳感器的二個半圓磁鋼、振動平臺（圓盤）測微頭及支架、振動圓盤（圓盤磁鋼、激振線圈、霍爾片、電渦流檢測片、差動變壓器的可動芯子、電容傳感器的動片組、磁電傳感器的可動芯子）、擴散硅壓阻式傳感器、氣敏傳感器及濕敏元件安裝盒.

    顯示及激勵源部分：電機控制單元、主電源、直流穩壓電源（±2V－±10V檔位調節）、F／V數字顯示表（可作為電壓表和頻率表）、動圈毫伏表（5mV-500mV）及調零、音頻振蕩器、低頻振蕩器、±15V不可調穩壓電源。

    實驗主面板上傳感器符號單元：所有傳感器（包括激振線圈）的引線都從內部引到這個單元上的相應符號中，實驗時傳感器的輸出信號（包括激勵線圈引入低頻激振器信號）按符號從這個單元插孔引線。

處理電路單元：電橋單元、差動放大器、電容放大器、電壓放大器、移相器、相敏檢波器、電荷放大器、低通濾波器、渦流變換器等單元組成。

    CSY實驗儀配上一臺雙線（雙蹤）通用示波器可做幾十種實驗。教師也可以利用傳感器及處理電路開發實驗項目。



產品特點：

☆　能滿足大部分高校的傳感器實驗要求

☆　結構緊湊，小巧輕便，容易搬動采用線性電源，紋波干擾小，安全系數高

☆　可完成40多項實驗內容

尺寸：520*390*300 mm

產品組成:
傳感器安裝臺部分：
    雙平行振動梁的自由端及振動圓盤下面各裝有磁鋼，通過各自測微頭或激振線圈接入低頻激振器可做靜態或動態測量。
應變梁：應變梁采用不銹鋼片，雙梁結構端部有較好的線性位移。
〈一〉、傳感器
1、金屬應變式傳感器
鉑式應變電阻值：350Ω×4，溫度補償片×2
2、熱電偶(熱電式)傳感器
直流電阻：10Ω左右，由兩個銅一康銅熱電偶串接而成，分度號為T冷端溫度為環境溫度
3、差動變壓器
量程:≥5mm  直流電阻：5Ω－10Ω由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁鐵氧體，暗電阻 ≥0.1mΩ
4、電渦流位移傳感器：
量程：3mm，直流電阻:1Ω－2Ω,多股漆包線繞制的扁平線圈與金屬渦流片組成
5、霍爾式傳感器
日本JVC公司生產的線性半導體霍爾片，它置于環形磁鋼構成的梯度磁場中,量程: ±3mm
6、磁電式傳感器
直流電阻：30Ω－40Ω，由線圈和鐵芯組成，靈敏度：0.5v/m/s
7、壓電加速度傳感器
   PZT-5雙壓電晶片和銅質量塊構成。諧振頻率：>-35KHz
8、電容式傳感器
量程：±5mm， 由兩組定片和一組動片組成的差動變面積式電容傳感器
〈二〉、信號及變換：
電橋：
用于組成應變電橋，提供組橋插座，標準電阻和交，直流調平衡網絡。
差動放大器：
通頻帶0-10kHz，可接成同相，反相，差動輸入結構，增益為1-100倍的直流放大器。
電容變換器：
由高頻振蕩，放大和雙T電橋組成的處理電路。
電壓放大器：
增益約為5 倍，同相輸入，通頻帶0-10KHz
移相器：
允許最大輸入電壓10Vp-p，移相范圍≥±20°（50kHz時）
相敏檢波器：
可檢波電壓頻率0-10kHz，允許最大輸入電壓10Vp-p，極性翻轉整形電路與電子開關構成的檢波電路。
電荷放大器：
電容反饋型放大器，用于放大壓電傳感器的輸出信號。
低通濾波器：
由50Hz陷波器和RC濾波器組成，轉折頻率35Hz。
渦流變換器：
輸出電壓≥∣8∣V（探頭離開被測物）。變頻式調幅變換電路，傳感器線圈是振蕩電路中的電感元件。
光電變換座：
由紅外發射、接收管組成。
〈三〉、二套顯示儀表
數字式電壓/頻率表：
3位半顯示，電壓范圍0—200V、0—20V，頻率范圍3Hz—2KHz、10Hz—20KHz。
指針式毫伏表：
分500mV、50mV、5mV三檔，精度2.5%。
〈四〉、二種振蕩器
音頻振蕩器：
0.4KHz—10KHz輸出連續可調，V-p-p值20V，0°、180°反相輸出，Lv端最大功率輸出電流0.5A。
低頻振蕩器：
1—30Hz輸出連續可調，Vp-p值20V，最大輸出電流0.5A，Vi端可提供用做電流放大器。
〈五〉、二套懸臂梁、測微頭
雙平行式懸臂梁二副（其中一副為應變梁，另一副裝在內部與振動圓盤相連），梁端裝有永久磁鋼、激振線圈和可拆卸式螺旋測微頭，可進行壓力位移與振動實驗。
〈六〉、電加熱器二組
由電熱絲組成，加熱時可獲得高于環境溫度30℃左右的升溫。
〈七〉、測速電機一組
由可調的低噪聲高速軸流風扇組成，與光電、光纖、渦流傳感器配合進行測速實驗。
〈八〉、二組穩壓電穩
直流±15V，主要提供高性能低文波小數溫度實驗時的加熱電源，最大激勵1.5A。±2v~±10v五檔輸出，最大輸出電流1A。提供直流激勵源。
<九>資料與附件
實驗指南、實驗附件（實驗疊插線、多種渦流被測體片、稱重砝碼）

實驗項目:
1、應變片性能——單臂電橋
2、應變片：?jiǎn)伪�、半橋、全橋比較
3、應變片的溫度將就及補償
4、熱電偶的原理及現象
5、移相器實驗
6、相敏檢波器實驗
7、應變片——交流全橋
8、交流全橋的應用——振幅測量
9、流全橋的應用——電子稱之一
10、差動變壓器（互感式）的性能
11、差動變壓器（互感式）零點殘余電壓補償實驗
12、差動變壓器（互感式）的標定
13、差動變壓器（互感式）的應用——振動測量
14、差動變壓器（互感式）的應用——電子秤之二
15、差動螺管式（自感式）傳感器的靜態位移性能
16、差動螺管式（自感式）傳感器的動態位移性能
17、電渦流式傳感器的靜態標定
18、被測體材料對電渦流傳感器特性的影響
19、電渦流傳感器的應用——振幅測量
20、電渦流傳感器的應用——電子秤之三
21、霍爾傳感器的直流激勵靜態位移特性
22、霍爾傳感器的應用——電子秤之四
23、霍爾傳感器的交流激勵靜態位移特性實驗
24、霍爾傳感器的應用——振幅測量
25、磁電式傳感器的性能
26、壓電傳感器的動態響應實驗
27、壓電傳感器引線電容對電壓放大器的影響、電荷放大器
28、差動面積式電容傳感器的靜態及動態特性
29、雙平行梁的動態特性——正弦穩態影響
