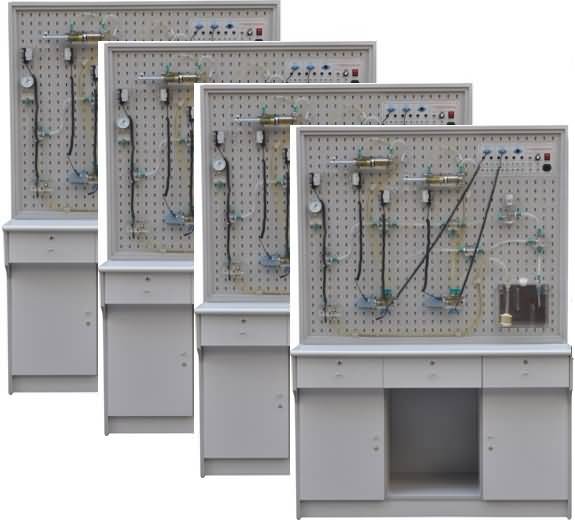

產品名稱：透明液壓傳動演示系統(四合一）實驗室設備
產品型號：SG-18B
產品價格：108000元
產品信息：
透明液壓傳動實驗系統(四合一)是我公司為實現液壓傳動課程現代化教學而進行研究的最新科技成果，它填補了技校、中專、大專院校的液壓傳動透明教學設備的國家空白。隨著科學技術的發展，液壓傳動作為一種可以傳遞動力和控制的傳動方式，已經日益廣泛應用到醫療、科技、軍事、工業自動化生產、起動、運輸、礦山、建筑、航空等各個領域。 本系統是液壓傳動教學最理想的設備， 它的配備是學校上水平、上等級的重要標志。KH-18B型"四合一"透明液壓傳動實驗系統，在增加與保證實驗項目及功能的前提下， 根據在同一課時做不同實驗實驗的原則，有效利用透明液壓元件進行優化組合，使產品的性能價格下降40% 。同時增加了新的液壓元件：雙作用式葉片泵，擺線式轉子泵，先導式溢流閥，Y型三位四通電磁換向閥， 實心雙出桿油缸，空心雙出桿油缸，油盤等。
一、主要性能指標：
1、電源：220V 50Hz (市電)
2、實驗臺外形尺寸：1200mm（長）×600 mm（寬）×1800 mm（高）。
3、油泵電機：Z-400 直流電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000RMP
4、實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
5、液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。
二、產品特點:
1、液壓傳動具有重量輕,功率大,結構簡單 ,布局靈活 ,控制方便 ,速度、扭矩、功率均可作無級調節，能迅速換向和變速 ，調速范圍寬，快速性好，工作平穩，噪音小，元件易實現系列化，標準化，通用化等一系列優點。
2、采用高精度加工工藝。采用高精度加工工藝 ，克服了透明有機塑料具有熱塑性 ，容易變形，機械強度差。而液壓元件表面光潔度，結構精度要求高的一系列實際困難。終于研制成功SG-18型透明液壓傳動實驗系統 。1995年獲得國家專利（ZL952145995）
3、各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。十八種基本控制回路的實驗（ 擴展實驗可達60多項。）使學生能熟識二十多種常用液壓元件的結構，性能，及用途。掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗實驗中得到啟發，引起興趣。利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
4、采用透明液壓元件、組合插式結構、活動油路接頭、通用電氣線路。
三、透明液壓傳動演示系統(四合一）材料清單
|
序號 |
名 稱 |
單 位 |
數 量 |
備 注 |
|
01 |
SG-18 型實驗演示臺 |
臺 |
4 |
安裝演示臺上 |
|
02 |
SG-18 型電氣線路面板 |
件 |
4 |
安裝演示臺上 |
|
03 |
拖動電機及調速電路 |
套 |
4 |
臺上透明元件 |
|
04 |
齒輪油泵 |
只 |
2 |
新增透明元件 |
|
05 |
葉片泵 |
只 |
1 |
新增透明元件 |
|
06 |
擺線轉子泵 |
只 |
1 |
臺上透明元件 |
|
07 |
油箱 |
只 |
4 |
組合透明元件 |
|
08 |
輔助油箱 |
只 |
1 |
組合透明元件 |
|
09 |
油缸擋塊頂板 |
只 |
2 |
組合透明元件 |
|
10 |
油缸（帶行程撞塊） |
只 |
8 |
組合透明元件 |
|
11 |
彈簧回位油缸 |
只 |
1 |
組合透明元件 |
|
12 |
增壓油缸 |
只 |
1 |
組合透明元件 |
|
13 |
實心雙出桿油缸 |
只 |
1 |
新增透明元件 |
|
14 |
空心雙出桿油缸 |
只 |
1 |
新增透明元件 |
|
15 |
單向閥 |
只 |
3 |
組合透明元件 |
|
16 |
液控單向閥 |
只 |
2 |
組合透明元件 |
|
17 |
溢流閥 |
只 |
5 |
組合透明元件 |
|
18 |
先導式溢流閥 |
只 |
1 |
新增透明元件 |
|
19 |
節流閥 |
只 |
1 |
組合透明元件 |
|
20 |
調速閥 |
只 |
5 |
組合透明元件 |
|
21 |
順序閥 |
只 |
2 |
組合透明元件 |
|
22 |
減壓閥 |
只 |
1 |
組合透明元件 |
|
23 |
二位二通電磁換向閥 |
只 |
2 |
組合透明元件 |
|
24 |
二位四通電磁換向閥 |
只 |
8 |
組合透明元件 |
|
25 |
“ O ”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
26 |
“ H ”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
27 |
“ P ”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
28 |
“ M ”型三位四通電磁換向閥 |
只 |
1 |
組合透明元件 |
|
29 |
“ Y ”型三位四通電磁換向閥 |
只 |
1 |
新增透明元件 |
|
30 |
二位四通行程換向閥 |
只 |
1 |
組合透明元件 |
|
31 |
三位五通手動換向閥 |
只 |
1 |
組合透明元件 |
|
32 |
壓力繼電器 |
只 |
1 |
組合透明元件 |
|
33 |
LX19-001 行程開關（常閉） |
只 |
2 |
組合透明元件 |
|
34 |
LX19-001 行程開關（常開） |
只 |
2 |
組合透明元件 |
|
35 |
壓力表 |
只 |
7 |
組合透明元件 |
|
36 |
三通 |
只 |
40 |
組合透明元件 |
|
37 |
四通 |
只 |
20 |
組合透明元件 |
|
38 |
皮管夾子 |
只 |
60 |
組合透明元件 |
|
39 |
220V 電源插頭線 |
條 |
4 |
電器配件 |
|
40 |
電磁閥通用連結線 |
條 |
12 |
電器配件 |
|
41 |
壓力繼電器插頭線 |
條 |
1 |
電器配件 |
|
42 |
活扳手 150mm 2 只
內六角扳手 M6 2 只
內六角扳手 M5 1 只
尖嘴鉗 6# 1 只
孔用擋鉗 6# 1 只
軸用擋鉗 6# 1 只
十字螺絲刀 6# 1 只
十字螺絲 4# 1 只
一字螺絲刀 6# 1 只
一字螺絲刀 4# 1 只
剪刀 5# 1 只
|
盒 |
1 |
實驗檢修工具盒 |
|
43 |
保險管 4A 5 只
彈性插腳 30 只
油管接頭（通用） 5 只
油塞 若干
502 膠水 1 瓶
各種 O 型圈 若干
各種油封 若干
各種內六角 若干
|
盒 |
2 |
檢修備用配件盒 |
|
44 |
毛巾 |
條 |
20 |
附 件 |
|
45 |
透明液壓皮管 |
米 |
120 |
材 料 |
|
46 |
專用液壓油 |
壺 |
4 |
材 料 |
|
47 |
油盤 ( 配濾油網 ) |
只 |
1 |
新 增 附 件 |
|
48 |
透明液壓演示系統使用手冊 |
冊 |
1 |
資 料 |
|
49 |
透明液壓演示系統裝箱清單 |
份 |
1 |
資 料 |
四、技術參數
1．電源：AC: 220V 50HZ
2．實驗臺外形尺寸： 1600mm×1000mm×740mm
3．實驗支架尺寸： 1100mm×600mm
4．PLC可編程序控制器：松下FP1-C14型主機，8輸入、6輸出。
5．低噪音空氣壓縮機：電源 AC220V 功率：360W
6. 液壓實驗泵站
工作電源：AC：220V 電機功率：750W 電機調速范圍： 0-1500轉/分
安全限速范圍：
1000-1500轉/分油泵輸出最高工作壓力：2.5MPa安全壓力設定范圍：0.3 - 2.5 MPa液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB
|
