PLC控制氣壓傳動實驗室設備是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器(PLC)學習及其基本應用實驗等，是機電完美結合的典型的實驗室設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
一、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入
8輸出（繼電器輸出方式）
4、WY5.2雙頭靜音空氣壓縮機（基本配置小型機）電機功率：250W
電源：AC220V 轉速：2880r/min
5、公稱容量：10L
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點

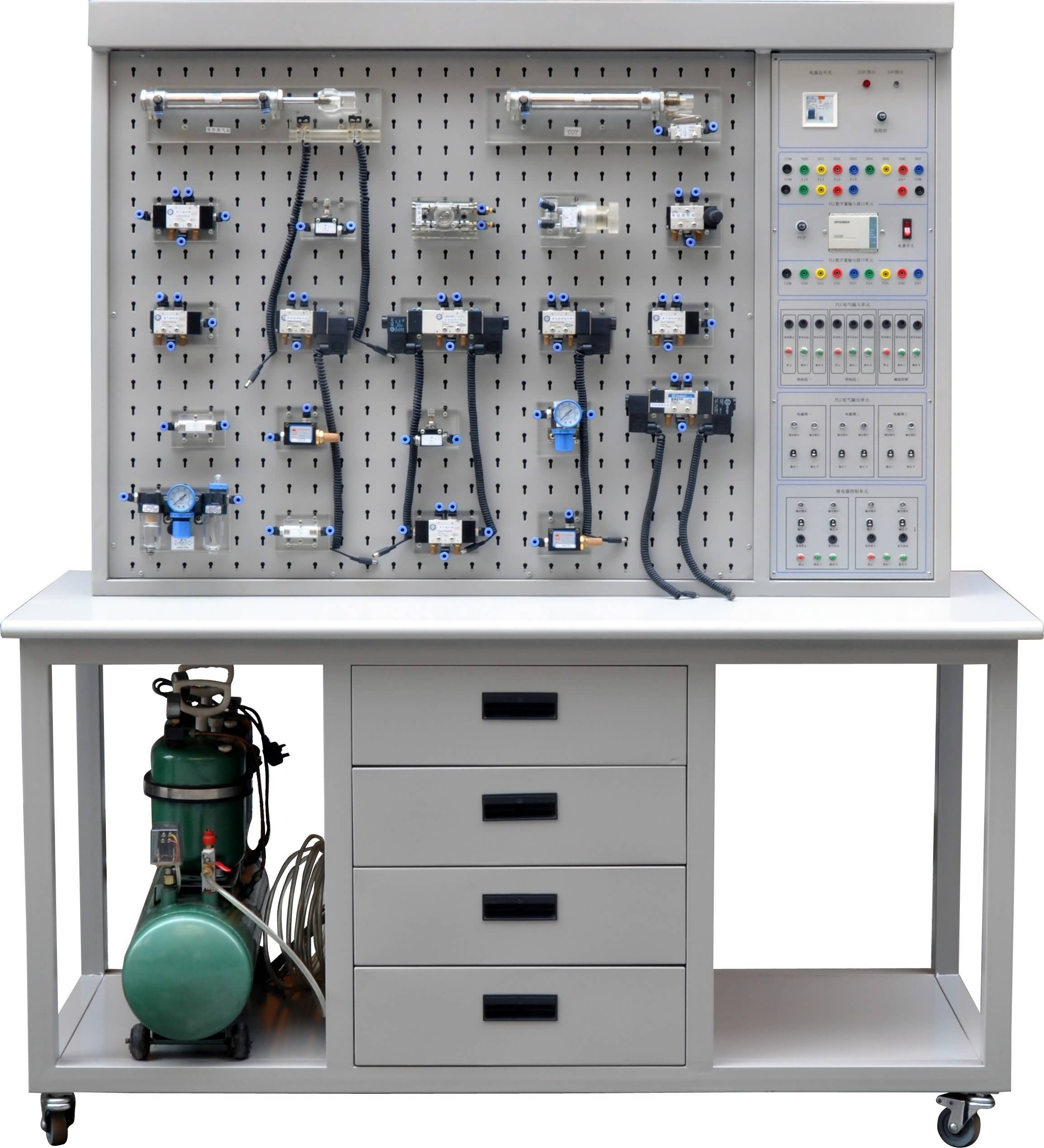

1、氣動PLC控制實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件安插在實驗面板上（面板為“網板型”鐵板沖壓成型）�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
|
1 |
實訓裝置 |
實訓桌 |
1 |
|
實訓臺 |
1 |
|
2 |
氣泵 |
空氣壓縮機WY5.2-雙頭（靜音） |
1 |
|
3 |
組合元件
|
單作用缸 QGX25ⅹ100 |
1 |
|
雙作用缸 QGX25ⅹ100 |
1 |
|
旋轉氣缸（透明有機玻璃） |
1 |
|
三聯件 AC2000 |
1 |
|
減壓閥（帶壓力表）AR2000 |
1 |
|
手動換向閥 H210—08 |
1 |
|
單電磁換向閥（二位五通）4V210-8（DC24V） |
2 |
|
雙電磁換向閥（二位五通）4V220-8（DC24V） |
1 |
|
雙電磁換向閥（三位五通）4V230-8（DC24V） |
1 |
|
單氣換向閥（二位五通）4A210—08 |
2 |
|
雙氣換向閥（二位五通）4A210—08 |
2 |
|
行程閥（機控）MOV—2 |
1 |
|
行程閥（按鈕）MOV—3A |
1 |
|
或門型梭閥ST—02 |
2 |
|
快速排氣閥1/4 QE—02 |
2 |
|
單向節流閥RE—02 |
2 |
|
單向閥1/4 |
2 |
|
順序閥（透明有機玻璃） |
2 |
|
氣容 |
1 |
|
六通（透明有機玻璃） |
2 |
|
4 |
附 件 |
氣管 PU6ⅹ4 |
20米盤 |
|
5 |
電器配件 |
行程開關（裝在缸體上） |
2個 |
|
編程電纜（三菱） |
1條 |
|
6 |
工具盒 |
內六角扳手 |
2把 |
|
螺絲刀 |
2把 |
|
剪刀 |
1把 |
|
活動板手 |
1把 |
|
尖嘴鉗 |
1把 |
|
消聲器（�。�1/8 |
2只 |
|
消聲器（大）3/8 |
1只 |
|
三通（T型三通）Ø 6 |
4只 |
|
三通（Y型減徑三通）Ø 8—Ø 6 |
1只 |
|
四通Ø 6 |
2只 |
|
L型（螺紋二通）601 |
2只 |
|
L型（螺紋二通）602 |
2只 |
|
氣孔塞頭Ø 6 |
5只 |
|
生料帶 |
1個 |
|
保險絲3A |
2只 |
|
7 |
資料 |
使用說明書 |
1冊 |
|
光盤（PLC編程軟件，PLC程序） |
1碟
|
